こんにちは。パワーツールラボ運営者の「TAKA」です。
機械いじりやメンテナンスをしていると必ずと言っていいほど直面する壁があります。それがCリングや止め輪の取り外し作業です。特に専用の穴が開いていないタイプに出くわすと、一体どうやって外せばいいのか途方に暮れてしまいますよね。
私も初心者の頃は、専用のプライヤーが使えない穴なしCリングの外し方に悩まされ、無理やりこじって部品を飛ばしてしまい、必死で探した経験が何度もあります。
この記事では、なぜ穴がないのかという構造的な理由から、専用工具がない場合の代用テクニック、そしてマイナスドライバーを使った具体的なコツまで、現場で役立つ情報を詳しく解説していきます。この記事を読めば、もう二度と穴なし止め輪の作業で時間を無駄にすることはなくなるかなと思います。
- 穴がないCリングや止め輪の正確な種類の見分け方
- マイナスドライバーやピックツールを使った具体的な外し方
- 部品の紛失や怪我を防ぐためのプロの安全対策
- どうしても外れない場合の最終的な対処法

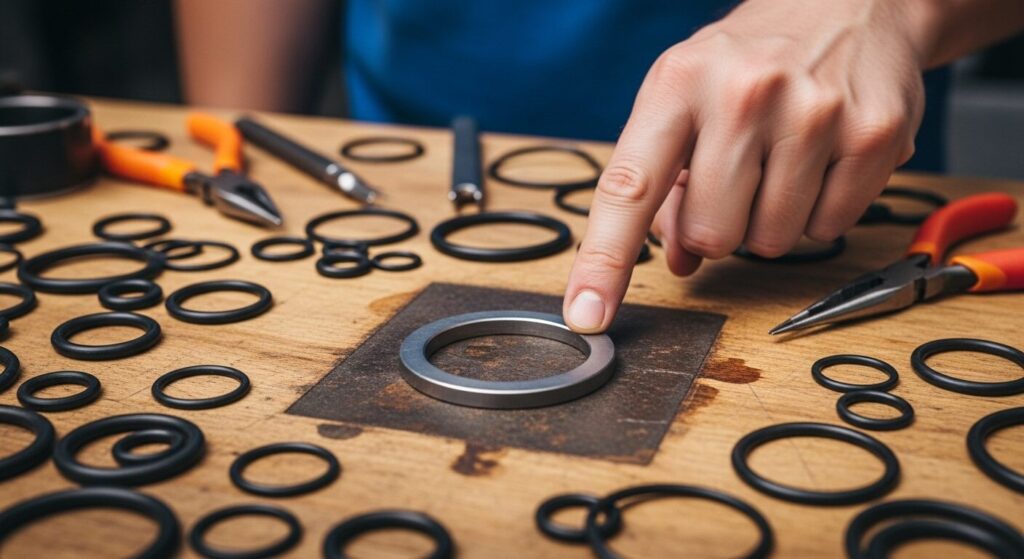

Cリングの外し方で穴なしタイプに困っていませんか？
「Cリング」とひと口に言っても、実はその呼び名は現場によってかなり曖昧です。スナップリング全体を指す俗称として使われることも多く、この曖昧さが「外し方がわからない」という混乱の元になっています。穴がないタイプを安全に外すためには、まずその機械的アイデンティティ、つまり相手を知ることが第一歩になります。
穴がない止め輪は主に3種類ある
皆さんが「穴なしのCリング」と呼んでいる部品は、その取り付け方向と形状から、機械工学的に見て大きく分けて3つのタイプに分類されます。これらはそれぞれ異なる「サービス・フィーチャー」（整備のために設けられた機構）を持っているか、あるいは全く持っていないかの違いがあり、その結果として根本的に違う外し方が必要になります。
- E形止め輪（E-Ring）：軸に半径方向（ラジアル）から装着。専用工具またはマイナスドライバー用の溝（サービス・フィーチャー）を持つ。難易度：低
- 軸用C形止め輪：軸に軸方向（アキシャル）から装着。テコでこじ開ける必要あり。難易度：中
- 穴なし内径止め輪：穴（ボア）に軸方向から装着。工具を引っ掛ける穴も溝も持たないため、最も難易度が高い。難易度：高
まずは形状と取り付け位置を確認する
作業を始める前に、対象の部品をじっくり観察しましょう。穴ありの標準的なスナップリングプライヤーが役に立たないとわかった時点で、まずはこのトリアージ（仕分け）を行うことが必須です。誤った工具を使うと、リング自体が変形して再利用できなくなるだけでなく、軸やハウジングの溝を傷つけてしまうリスクもあります。
| 種類 | 設置場所 | 装着方向 | 主要な識別特徴 |
|---|---|---|---|
| E形止め輪 | 軸（シャフト） | 半径方向（横） | Eの字形。3つの内側突起があり、中央に溝があることが多い |
| 軸用C形止め輪 | 軸（シャフト） | 軸方向（縦） | 単純なCの字。プライヤー用の穴がなく、軸の外側に装着されている |
| 穴なし内径止め輪 | 穴（ボア）の内側 | 軸方向（縦） | プライヤー用の穴がなく、ボアの内壁の溝にはまっている |
この見極め（トリアージ）ができていないと、いくら頑張っても外れません。まずはどのタイプか特定することから始めましょう。
—

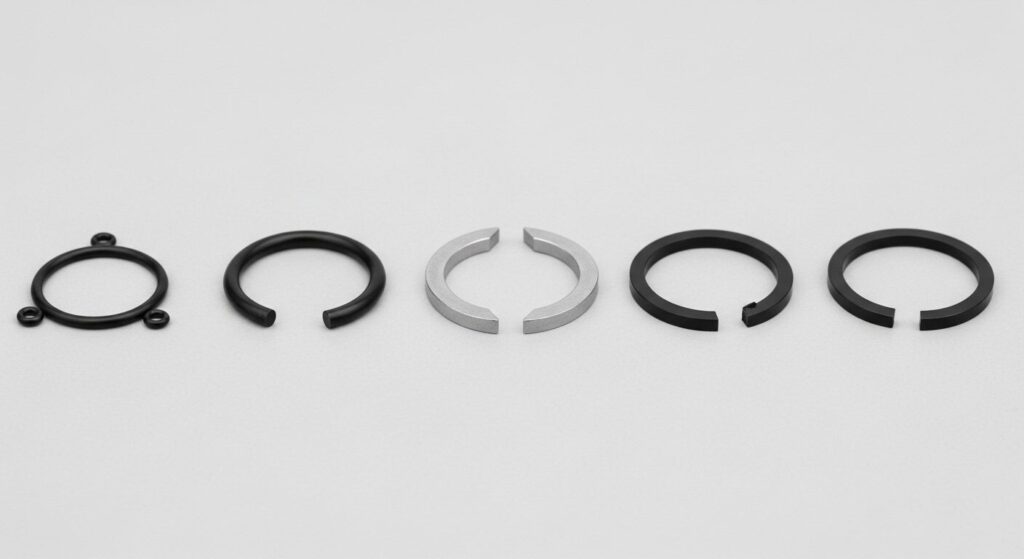

Eリングやスナップリングの違いと種類の見分け方
ここでは、特に判別が容易なEリングと、C型止め輪の構造的な違いを深掘りし、適切なアプローチを明確にします。
アルファベットのEに似た形状の特徴
Eリングは、その見た目から一発で判別が可能です。軸の溝に横から差し込まれる形になるため、軸方向からの力（引っ張る力）に対して非常に強いという特徴があります。軸の周囲3箇所でしっかりと保持する構造ですね。
Eリングの「サービス・フィーチャー」とは
私が一番注目してほしいのは、Eリングの設計思想です。中央部に存在する小さな2つの「溝」は、単なるデザインではなく、メーカーが「この部分にマイナスドライバーの先端を入れてください」と意図的に残した整備用の設計です。この設計のおかげで、私たちは専用工具なしで比較的簡単に取り外すことが可能になっているわけです。
軸用と穴なし内径タイプの識別ポイント
C型のリングを識別する上で最も重要なのは、その部品が「軸」を締め付けているのか、それとも「穴（ボア）」の中で開こうとしているのかという、張力の向きです。
- 軸用（外径用）：外側に開こうとする張力（テンション）を持っており、外すには両端を寄せて縮める必要があります。ただし、穴がないため、ペンチで広げながらこじります。
- 内径用（ボア用）：内側に縮もうとする張力を持っており、外すには両端を寄せてさらに縮める必要があります。これが非常に困難な理由です。
標準的なスナップリングであれば、この張力を打ち消すためのプライヤー用の穴（アイレット）が開いていますが、今回問題にしているのはその穴がないタイプ。この穴がないという事実は、標準的なスナップリングプライヤーの選び方を知っていても役に立たない状況を意味します。

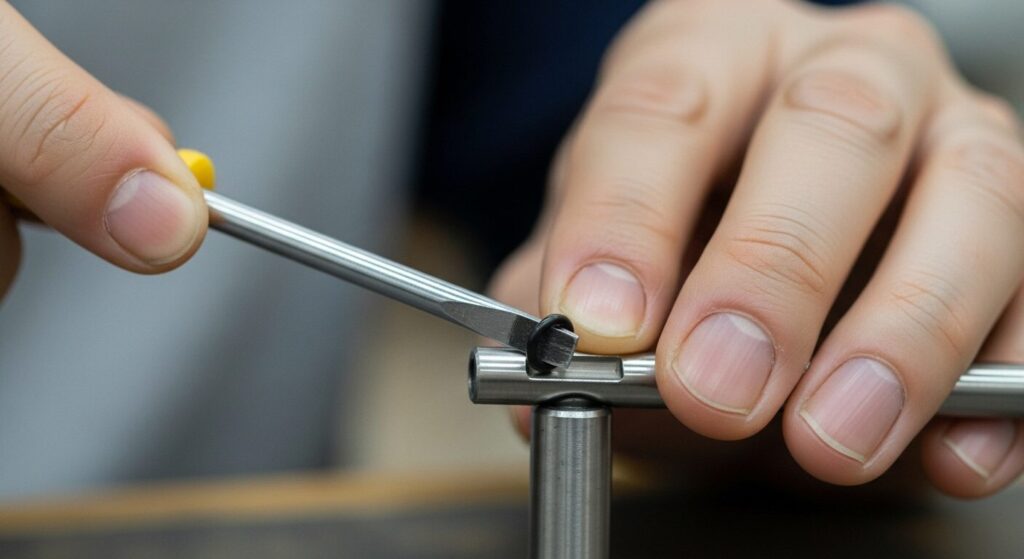

Eリングの外し方はマイナスドライバーが鍵
Eリングだと特定できたなら、作業は非常に安全かつ効率的です。もし専用工具がない場合は、適切なサイズのマイナスドライバーが最も強力な代用工具となります。
2つの小さな溝を利用するテクニック
Eリングの「サービス・フィーチャー」としての溝に、サイズの合うマイナスドライバーの先端を確実に挿入します。この時、ドライバーがグラグラしない、先端がリングの溝にぴったり収まるものを選ぶのが成功のコツです。
押し出す力の方向と動作
テコの原理でリングを無理やり持ち上げようとするのはNGです。リングは軸に対して横方向に挿入されているため、力を加える方向も「軸から真っすぐ離れる方向」、つまり半径方向に押し出すイメージで力を加えます。適切な方向と力で押し出すと、カチッという音と共にリングが溝から外れます。
専用のEリングプライヤーを使うメリット
現場でEリングに頻繁に出くわすなら、エンジニア社の「PZ-01」のような専用のEリングプライヤーを一つ持っておくことを強くおすすめします。これは構造上、リングを溝から真っすぐ押し出す動作に特化しており、力学的に最もスムーズで、周辺部品を傷つけません。作業時間も大幅に短縮できます。
ドライバー使用時の飛散防止のコツ
マイナスドライバーを使う際の最大の難点は、リングが勢いよく弾け飛ぶことです。私は必ず、次の二点を徹底するようにしています。
- 指の壁（キャッチ）：ドライバーを持っていない方の手の指（通常は人差し指）を、リングのすぐ隣に添えて物理的な壁を作ります。外れたリングが指に当たって止まるので、紛失を防げます。
- 力のコントロール：一気に押し出すのではなく、じんわりと力を込め、外れる寸前の「遊び」を掴む意識を持つと、リングの飛距離を最小限に抑えられます。

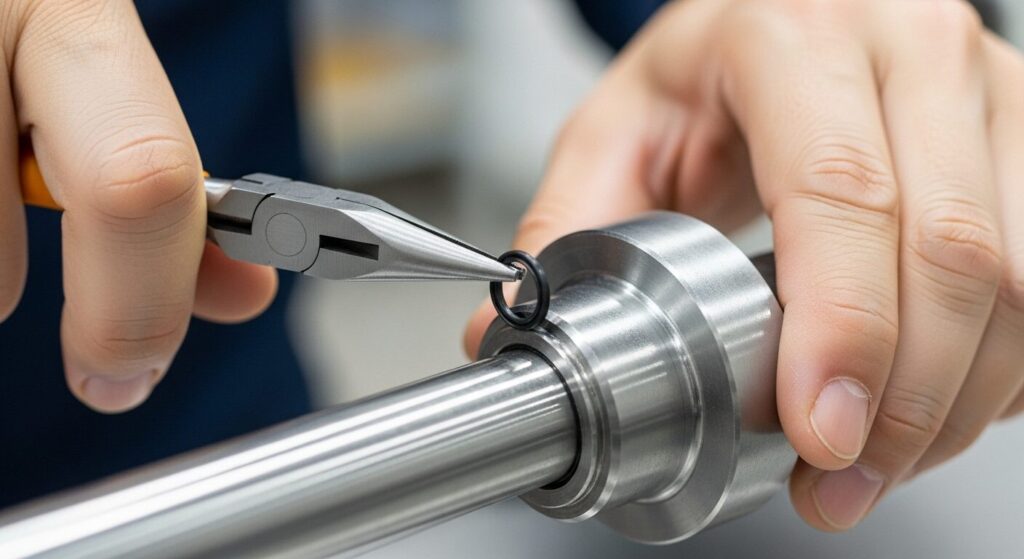

軸用C型止め輪にはラジオペンチを活用する
軸用C形止め輪は、Eリングのように「外すための溝」がないため、力とテコの原理に頼ることになります。ラジオペンチや先端の細いペンチが非常に有効です。
軸を支点にしてこじ開ける方法
このタイプのリングの外し方は、ペンチの先端や側面を「支点（フルクラム）」として利用するテクニックが全てです。具体的な手順は以下の通りです。
ラジオペンチを使った手順の詳細
リングの切れ目（開放部）に、ラジオペンチの先端をできるだけ深く食い込ませます。
ペンチの先端や側面を、リングの中央付近の軸（シャフト）本体にしっかりと当てます。ここが動かない「支点」になります。
軸を支点として、リングの端を「ひねる」ように力を加え、軸から離れる方向へこじり開けます。リングが広がり溝から浮いたら取り外します。
変形させないための力加減と注意点
工具が入らない穴なし内径タイプの攻略法
さて、これが本日の最難関です。「穴なし内径止め輪」。ハウジングの穴の中に埋まっていて、しかもプライヤー用の穴がない。多くの人がここで挫折します。内径用プライヤーの穴がない上に、リング自体が内側に縮もうとする強い張力を持っています。この張力に抗って、リングをさらに縮ませて溝から出す必要があります。
隙間にフックを掛けるピックツール技法
このアプローチは、繊細さと根気強さが要求される、まさに職人技です。必要なのは、先端が鋭く曲がったフックピックや歯科用のデンタルツールなどです。
リングを溝から「歩かせる」（ウォーキング）テクニック
ピックの先端を、リングの切れ目（開放部）の隙間に挿入し、フック状の先端をリングの裏側に掛けます。
テコの原理でリングの端を軸方向手前へこじり上げ、溝からわずかに浮かせます。浮いた端の下に、素早く極細のマイナスドライバーやスクライブ（ケガキ針）を滑り込ませて、リングが溝に戻るのを防ぎます。
その後、ピックを再度使用し、リングを少しずつ、溝から「歩かせる」（ウォーキング）ように外周に沿って持ち上げていきます。
ドライバー2本で圧縮する裏技
もう一つの方法は「デュアル・ドライバー」です。2本の頑丈で細いマイナスドライバーを使います。2本のドライバーの先端をそれぞれリングの切れ目の両端に挿入します。そして、ドライバーのハンドル同士を互いに遠ざけるように力を加えます。すると、先端が互いに接近し、リング全体が内側に圧縮されます。圧縮されたと同時に、ドライバー全体を軸方向へと押し上げ、リングを溝からくさび（ウェッジ）のように押し出します。工具が滑りやすく、非常に危険が伴う方法です。
作業難易度が最も高い理由とは
この部品の最大の難しさは、先述した「ツーリング・ギャップ」にあります。市場にはEリング用や穴ありスナップリング用の工具は豊富に存在しますが、内径用かつ穴なしの止め輪を安全に外すための標準化された専用工具は、一般市場にはほとんど出回っていないのが現状です。そのため、現場のメカニックは自己流の「裏技」に頼らざるを得ないのです。

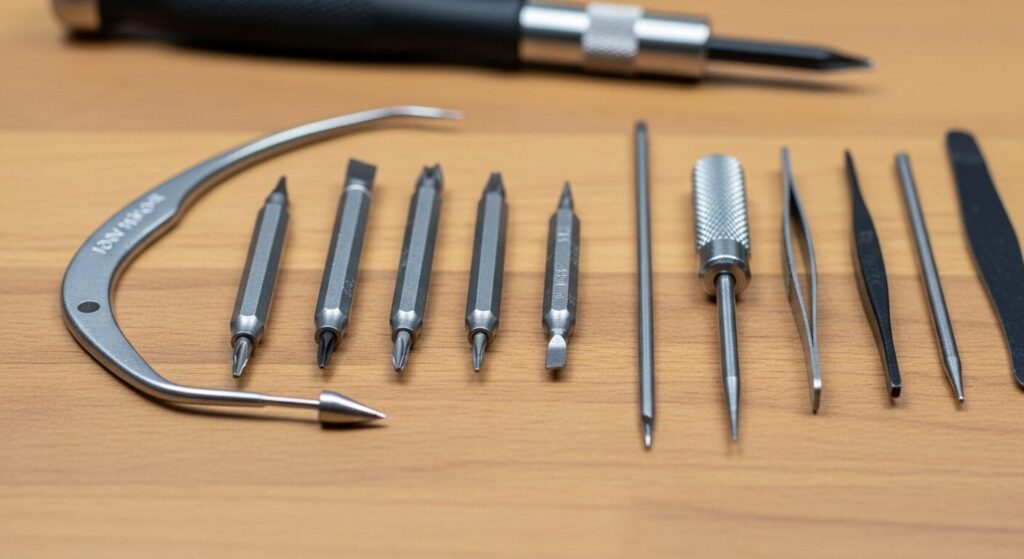

ピックや千枚通しなどの代用工具を使うコツ
穴なし止め輪の作業は、専用工具に頼れない以上、身近な代用工具をいかに賢く使うかがポイントになります。ただし、代用工具には必ず限界とリスクが伴うことを理解しておく必要があります。
先端が鋭利な道具を選ぶポイント
止め輪の隙間は非常にタイト（狭い）です。一般的なドライバーでは太すぎて入りません。代用工具を選ぶ際は、以下の要素に注目してみてください。
- 先端の細さ：リングの開放部の隙間に無理なく入る細さ。
- 材質の硬質性：リングは硬いばね鋼で作られているため、工具の先端がすぐに曲がったり折れたりしない、焼入れ処理された硬い金属製であること。
- 形状：こじる、引っ掛ける、押す、という動作に適した形状（フック状、真っすぐな針状など）であること。
身近な工具を使用する際のリスク管理
代用工具の多くは、本来止め輪を外すために設計されていません。そのため、無理に力を加えると、工具が滑ってしまい、周辺の部品に深刻な傷をつけてしまう可能性があります。特にハウジングのボア（穴の内壁）に傷をつけてしまうと、新しい止め輪の嵌合（かんごう）が緩くなったり、シール性が必要な場所ではオイル漏れの原因になったりします。
- 力を加える前に、工具が絶対に滑らない角度と位置を確認する。
- リングが外れた後の工具の動きを予測し、周辺部品にドライバーが叩きつけられないように非利き手で保持する。

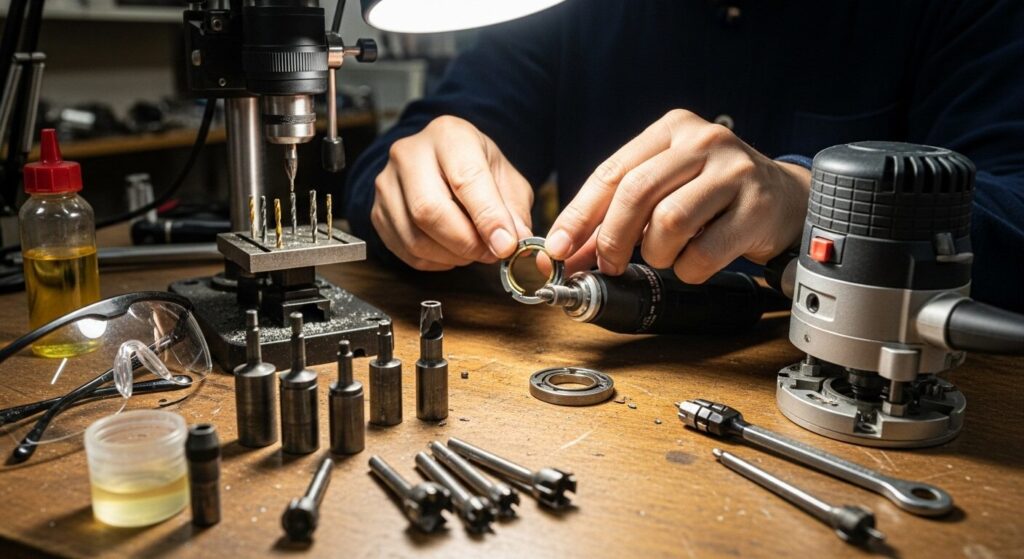

専用プライヤーがない場合の最終手段
長年の使用で固着していたり、錆びついてしまって、あらゆる非破壊的な方法が通用しない場合の「最終奥義」です。このセクションの内容は、部品の破壊を前提とする高リスクな手法であることを十分にご理解ください。
ドリルで穴を開ける破壊的除去
穴なしリングの端にドリルで穴を開けて、標準的なスナップリングプライヤーを使えるようにする試みです。まずはセンターポンチで正確な打点を打ち、穴を掘り始めます。
リューターで切断する際の手順と保護
部品（止め輪）を再利用しない前提なら、リューター（ハンドグラインダー）に切断砥石をつけて、リング自体を切ってしまうのが一番早いです。リングの張力がなくなれば簡単に取れます。
リューター作業の必須保護
切断時に発生する火花や金属粉の飛散、そして何よりリングの奥にある本体の溝を誤って削ってしまうリスクが非常に高いです。この手法を試みるのは、交換用の部品が手元にあり、かつ他の部品を絶対に傷つけられないという強い覚悟がある場合のみに限定すべきでしょう。
部品の飛散を防ぐ安全対策と準備
Cリングや止め輪は、その弾性の高さから「ジーザス・クリップ（Jesus Clip）」という不名誉な俗称で呼ばれます。作業中に予期せぬ勢いで飛散し、驚きのあまり「Oh, Jesus!」と叫んでしまうことに由来します。この飛散を防ぐことが、安全な作業の最重要ポイントです。
ビニール袋の中で作業するメリット
飛散防止のための最も簡単で効果的な方法は、「物理的な封じ込め」です。作業対象の部品全体を透明なビニール袋の中に入れ、その中で手を動かして作業してみてください。もしリングが弾け飛んでも、袋の中で確実にキャッチできます。特に穴なし内径止め輪のデュアル・ドライバー法のように、滑りやすい作業を行う際には必須のテクニックです。
保護メガネで目を守る重要性
冗談抜きで、飛散した金属片が目に衝突した場合、角膜を損傷し、場合によっては破片が食い込んだままになり、失明の危険性すらあります。これは、部品を破損させるリスクよりもはるかに重大な問題です。
私は必ず、JIS規格に準拠した側面シールド付きの保護メガネを作業前に着用することを推奨しています。特に金属加工や修理作業に携わる者は、労働安全衛生規則に基づき適切な保護具を使用することが義務付けられています。（出典：厚生労働省「保護具着用管理責任者の選任について」より）
安全を確保することは、技術的なスキルと同じくらい重要です。小さな金属片一つで人生が変わってしまうリスクを避けるためにも、保護メガネは必ず着用してください。

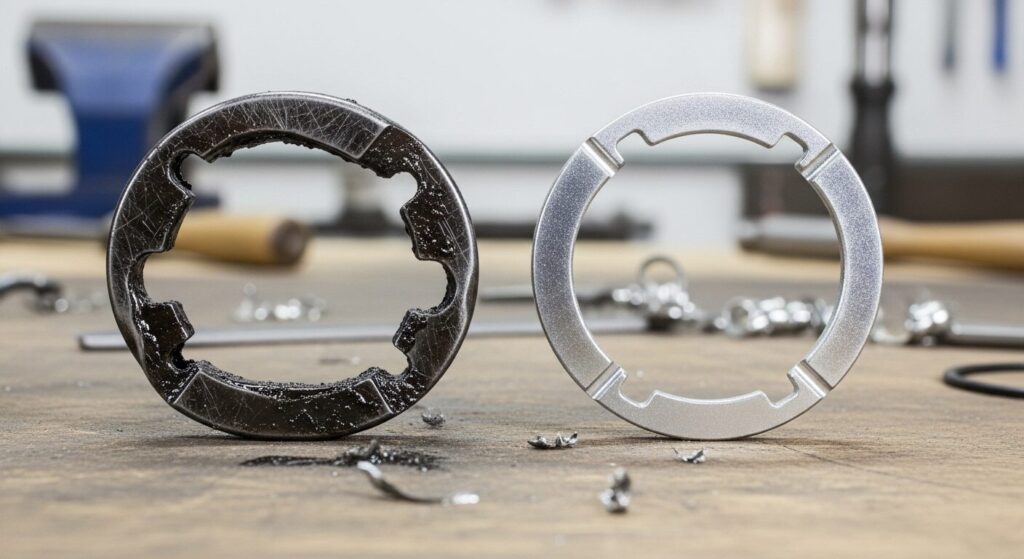

止め輪の交換に関するよくある質問
最後に、Cリングや止め輪の取り扱いや交換に関して、私の経験からよく聞かれる疑問にお答えします。
Q. 外したCリングは再利用できますか？
A. 基本的には「使い捨て（新品交換）」を強く推奨します。
Cリングや止め輪は、機械部品の中でも非常に高い張力と弾性を持たせるように設計された、ストレスのかかりやすい部品です。特に、ラジオペンチでこじって広げたり、ドライバーで無理やり圧縮したりして外したリングは、目に見えないレベルで金属疲労や塑性変形を起こしています。再利用すると、使用中に溝から外れてしまい、歯車や軸をロックするなど、重大な二次故障につながる恐れがあります。
Q. 適切なサイズの選び方はどうすれば良いですか？
A. リング自体のサイズではなく、軸径（シャフトの太さ）または穴径（ボアの直径）をノギスで測って合わせます。
止め輪のサイズ表記は、それがはまる相手の寸法が基準です。例えば「軸径10mm用」の止め輪は、実際には10mmよりわずかに内径が小さく作られており、そのバネの力で軸を強く挟むようになっています。外した部品の厚みも忘れずに確認しましょう。
Q. 固着して回らない場合はどうすれば良いですか？
A. 浸透潤滑剤を吹いてから、軽度の「衝撃」（キネティック・インパクト）を与えてみてください。
錆びや汚れで固着している場合は、まず強力な浸透潤滑剤（ラスペネなど）をたっぷりと吹き付け、30分ほど放置します。それでも動かない場合、マイナスドライバーをリングの端に当て、ハンマーで軽く叩く「キネティック・インパクト」で固着を破る方法があります。ただし、強く叩きすぎるとリングが破片となって飛散したり、ハウジングの溝を痛めたりするので、必ず最弱の力から試してください。

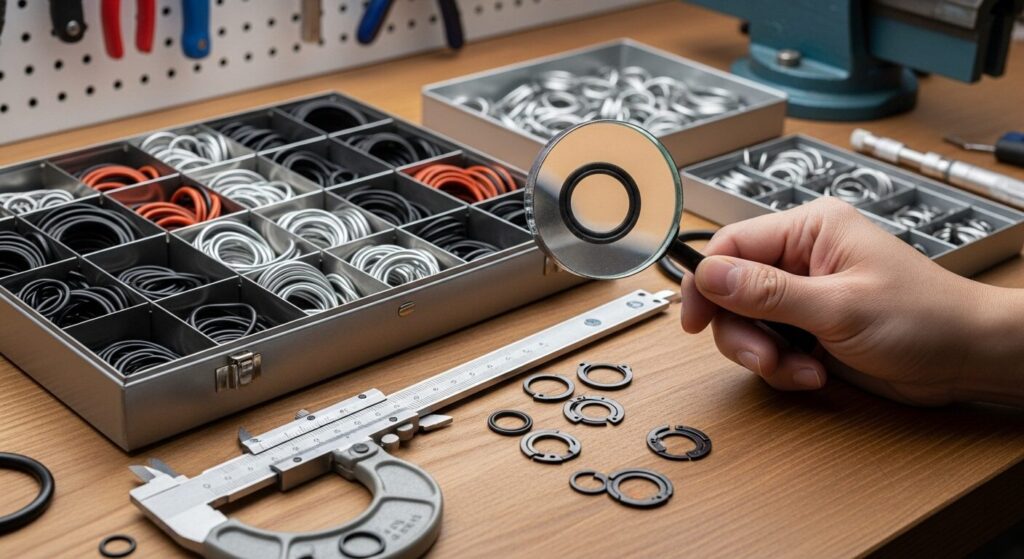

Cリングの外し方は穴なしでも種類特定が重要
今回は「Cリング 外し方 穴なし」という、少しマニアックながらも多くの人が悩むテーマについて、構造的な解説を交えて掘り下げてみました。穴がない止め輪は一見するとお手上げに見えますが、それが「Eリング」なのか「軸用」なのか「内径用」なのかを正しく見極めることができれば、必ず適切なアプローチが見えてきます。
